относительная магнитная проницаемость сердечника

Привет! Работаю в сфере электромагнитных технологий уже около десяти лет. За это время накопилось немало опыта и вопросов, связанных с относительной магнитной проницаемостью сердечника. И вот, решил поделиться своими знаниями, как будто рассказываю коллеге за чашкой кофе. Эта тема действительно важна, ведь от нее напрямую зависит эффективность практически любого электромагнитного устройства – от трансформатора до мощного электродвигателя. Многие начинающие инженеры сталкиваются с ней впервые, и часто возникают вопросы: что это такое, как она измеряется, и как ее правильно выбирать для конкретной задачи? Постараюсь объяснить максимально просто и понятно, без лишней воды.

Что такое относительная магнитная проницаемость сердечника? Погружаемся в определения

Итак, начнем с определения. Относительная магнитная проницаемость сердечника, обычно обозначаемая буквой μr (ми-эр), – это безразмерная величина, которая характеризует способность материала сердечника усиливать магнитное поле по сравнению с магнитным полем, созданным в вакууме (или воздухе). Представьте себе: если поле в воздухе, скажем, 1000 Гс, а в сердечнике – 10000 Гс, то относительная магнитная проницаемость сердечника равна 10. Это означает, что сердечник увеличил магнитное поле в 10 раз! Важно понимать, что это не абсолютная величина, а именно *относительная* – она показывает, во сколько раз материал усиливает поле по сравнению с воздухом.

Магнитная проницаемость сама по себе - это физическая величина, описывающая способность вещества проводить магнитные линии. Но относительная магнитная проницаемость позволяет сравнивать разные материалы, даже если их магнитные свойства совершенно разные. Это очень удобно при выборе оптимального материала для сердечника.

Факторы, влияющие на относительную магнитную проницаемость

На относительную магнитную проницаемость сердечника влияет множество факторов, и вот некоторые из основных:

• Тип материала: Самый очевидный фактор. Разные материалы обладают разной относительной магнитной проницаемостью. Например, ферромагнетики (железо, никель, кобальт) имеют очень высокую относительную магнитную проницаемость (от сотен до десятков тысяч), тогда как немагниты (алюминий, медь, дерево) – очень низкую (близкую к 1).
• Температура: С повышением температуры относительная магнитная проницаемость большинства материалов, особенно ферромагнетиков, уменьшается. Это связано с разрушением магнитных доменов. Поэтому при проектировании устройств, работающих при высоких температурах, необходимо учитывать этот фактор. Как правило, производители материалов указывают зависимость относительной магнитной проницаемости от температуры в своих технических характеристиках.
• Магнитное поле: В некоторых материалах (ферромагнетиках) относительная магнитная проницаемость может изменяться под воздействием внешнего магнитного поля (явление гистерезиса). Это важно учитывать при проектировании устройств, где магнитное поле изменяется во времени.
• Твердость и пористость материала: Наличие дефектов и пустот в материале также влияет на относительную магнитную проницаемость. Пористость обычно снижает относительную магнитную проницаемость, так как воздушные включения не способствуют проводимости магнитного поля.

Например, при разработке трансформатора для высокочастотной сети очень важно выбирать материал сердечника с высокой относительной магнитной проницаемостью и низкой пористостью. Это позволяет минимизировать потери энергии и увеличить эффективность устройства.

Материалы сердечников и их относительная магнитная проницаемость

Существует огромное количество материалов, используемых для изготовления сердечников. Рассмотрим самые распространенные:

• Мелкозернистые электротехнические стали: Это, пожалуй, самый популярный материал для сердечников трансформаторов, электродвигателей и других электромагнитных устройств. Относительная магнитная проницаемость таких сталей обычно составляет от 1000 до 10000. Они обладают хорошими механическими свойствами и низкой пористостью. ООО?Цзянси?Даю?Технология производит широкий спектр таких сталей.

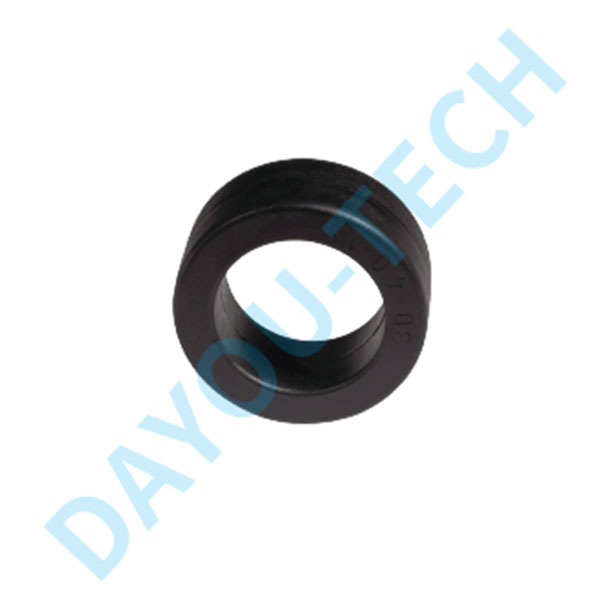

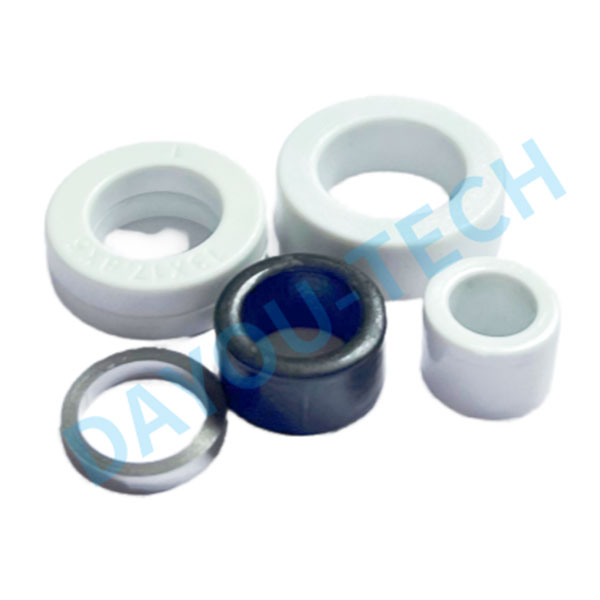

• Ферриты: Эти материалы обладают высокой относительной магнитной проницаемостью (от 10000 до 100000) и низкой степенью гистерезиса. Ферриты часто используются в высокочастотных устройствах, таких как индуктивности и трансформаторы для импульсных источников питания. ООО?Цзянси?Даю?Технология предлагает широкий выбор ферритных материалов.

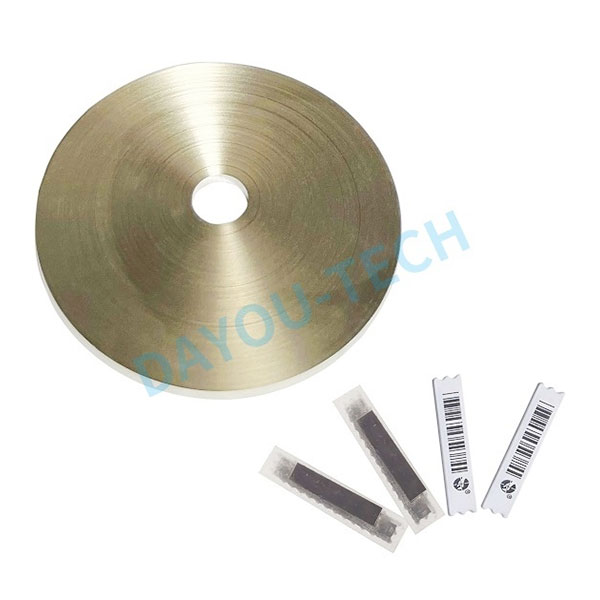

• Аморфные сплавы: Эти материалы обладают очень низкой коэрцитивной силой и высокой устойчивостью к гистерезису. Аморфные сплавы используются в высокочастотных устройствах, где важна минимизация потерь энергии.
• Магнитные полимеры: Эти материалы обладают низкой плотностью и хорошими механическими свойствами. Магнитные полимеры используются в различных устройствах, где важен низкий вес.

Выбор материала сердечника зависит от конкретных требований к устройству. Например, для трансформатора с высокой мощностью потребуется материал с высокой относительной магнитной проницаемостью и низкой пористостью, а для высокочастотного фильтра – материал с низкой степенью гистерезиса.

Как измеряют относительную магнитную проницаемость?

Существует несколько методов измерения относительной магнитной проницаемости сердечника. Наиболее распространенным является метод переменного тока (AC permeability). Суть метода заключается в измерении магнитного потока, создаваемого в сердечнике при воздействии переменного магнитного поля. Этот метод позволяет определить относительную магнитную проницаемость материала на различных частотах. Другие методы включают использование виброметров и магнитометров.

Влияние относительной магнитной проницаемости сердечника на эффективность устройств

Эффективность электромагнитных устройств напрямую зависит от относительной магнитной проницаемости сердечника. Высокая относительная магнитная проницаемость позволяет увеличить магнитное поле, что приводит к увеличению мощности трансформатора или двигателя при тех же размерах и весе. Однако, стоит помнить, что высокая относительная магнитная проницаемость может привести к увеличению потерь энергии в сердечнике из-за гистерезиса и вихревых токов. Поэтому необходимо найти оптимальный баланс между этими факторами.

Например, при проектировании силового трансформатора необходимо учитывать потери энергии на гистерезис и вихревые токи, которые зависят от относительной магнитной проницаемости материала сердечника и частоты переменного тока.

Проблемы и решения

Иногда при использовании материалов с высокой относительной магнитной проницаемостью возникают проблемы, связанные с насыщением материала. Это означает, что при увеличении магнитного поля относительная магнитная проницаемость перестает расти, а магнитное поле практически не увеличивается. Это приводит к снижению эффективности устройства. Для решения этой проблемы используют материалы с меньшей относительной магнитной проницаемостью или применяют специальные конструкции сердечников, которые позволяют равномерно распределить магнитное поле.

Еще одна проблема – это появление вихревых токов в сердечнике. Вихревые токи возникают из-за изменения магнитного потока и приводят к дополнительным потерям энергии. Для уменьшения вихревых токов используют феррома
