2025-09-26
Появление и принцип работы датчиков Холла

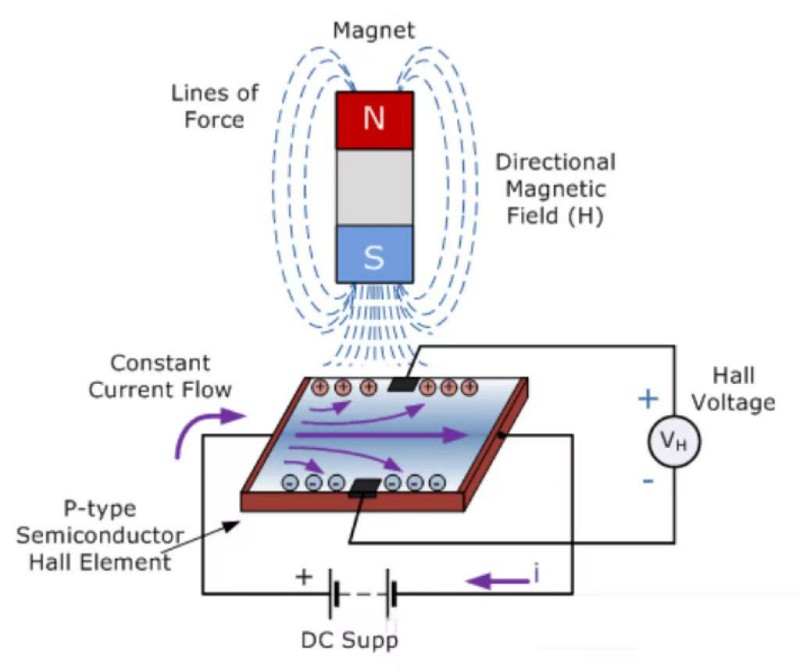

Датчики Холла, это технологическое чудо, обязаны своим появлением открытию американского физика Эдвина Холла, который в конце XIX века обнаружил эффект Холла. Эффект Холла заключается в том, что при прохождении электрического тока через проводник в направлении, перпендикулярном току и магнитному полю, возникает разность потенциалов (напряжение Холла), величина которой пропорциональна силе магнитного поля. На основе этого принципа появились датчики Холла — высокоточные устройства, способные фиксировать изменения магнитного поля и преобразовывать их в электрический сигнал.
2.Классификация датчиков Холла
Типы датчиков Холла
Датчики Холла делятся на линейные и переключающие.
Переключающий датчик Холла состоит из стабилизатора, элемента Холла, дифференциального усилителя, триггера Шмитта и выходного каскада. Он формирует цифровой сигнал. Существует также особый вид переключающих датчиков Холла — так называемый «защелкивающийся датчик Холла».
Линейный датчик Холла включает элемент Холла, линейный усилитель и эмиттерный повторитель. Он формирует аналоговый сигнал.
Линейные датчики Холла делятся на датчики с разомкнутым и замкнутым контуром. Замкнутые также называют датчиками Холла с нулевым магнитным потоком.
Линейные датчики Холла в основном применяются для измерения переменного и постоянного тока, а также напряжения.
Сценарии применения
Управление электродвигателями: датчики Холла широко применяются в системах управления электродвигателями для определения положения ротора, реализации электронной коммутации и обеспечения стабильной работы двигателя.
Измерение тока: токовые датчики Холла позволяют бесконтактно измерять ток в проводниках; они широко используются в энергетике и промышленной автоматизации.
Измерение положения: датчики Холла могут применяться для измерения положения или смещения объектов, например, в качестве датчиков перемещения или угла поворота.
Прочие применения: измерение скорости, измерение магнитного поля, датчики приближения и др.
3.Функции и отраслевое применение
Промышленное управление и автоматизация
В промышленной сфере датчики Холла играют крайне важную роль. Они широко используются для измерения скорости, определения положения и в системах противоблокировочного торможения (ABS). Устанавливаясь на роторы электродвигателей или вращающихся механизмов, датчики Холла способны точно фиксировать вращение магнитных элементов, что обеспечивает высокую точность измерения скорости. Кроме того, они могут определять положение элементов за счёт регистрации изменений магнитного поля, предоставляя тем самым точные данные для систем автоматического управления.
Применение в автомобильной промышленности
В автомобильной отрасли датчики Холла также занимают ключевое место. Они широко используются в системах зажигания, впрыска топлива и в качестве датчиков скорости. Определяя положение коленчатого и распределительного валов, датчики Холла обеспечивают точный контроль момента зажигания и последовательности впрыска топлива, что повышает производительность двигателя и его топливную экономичность. Кроме того, датчики Холла, установленные на колёсах, позволяют в реальном времени измерять скорость автомобиля и передавать точные данные на приборную панель и бортовой компьютер.
В системах ABS датчики Холла играют незаменимую роль: за счёт постоянного контроля скорости вращения колёс они предотвращают их блокировку при экстренном торможении, тем самым значительно повышая безопасность движения.
Потребительская электроника
В сфере потребительской электроники датчики Холла также демонстрируют свои уникальные преимущества. От клавиатур до сенсорных экранов, от датчиков тока до аппаратов магнитно-резонансной томографии (МРТ) — датчики Холла находят широкое применение. За счёт регистрации перемещений магнита или изменений магнитного поля они обеспечивают работу кнопок, сенсорных панелей и датчиков тока. В устройствах МРТ датчики Холла играют важнейшую роль: фиксируя изменения градиента сильного магнитного поля, они позволяют формировать чёткие трёхмерные изображения, что значительно повышает эффективность медицинской диагностики.
Медицинское применение
В медицине датчики Холла находят применение в глюкометрах, слуховых аппаратах и других приборах. Измеряя изменения магнитного поля, возникающие при реакции тест-полосок на уровень сахара в крови, или обеспечивая регулировку громкости в слуховых аппаратах, датчики Холла делают медицинские исследования и терапию более удобными и точными.
Рыночные перспективы
Датчики Холла занимают третье место в мире среди всех видов сенсоров и находят широкое применение в промышленности, автомобилестроении, компьютерах, мобильных телефонах, а также в новой потребительской электронике. В ближайшие годы, по мере переноса всё большего числа предприятий по производству автомобильной электроники и промышленного оборудования в Китай, годовой объём продаж датчиков Холла на китайском рынке будет сохранять высокий темп роста на уровне 20–30%. Одновременно с этим продолжается совершенствование технологий: программируемые, интеллектуальные и миниатюрные датчики Холла обладают ещё более благоприятными рыночными перспективами.
【Двузначные темпы роста китайского рынка】
В нашей повседневной жизни датчики Холла получили широкое распространение. Например, в раскладных или слайдерных мобильных телефонах именно датчики Холла фиксируют открытие или сдвиг крышки. На компьютерных клавиатурах клавиша прокрутки, отвечающая за перемещение курсора, также основана на датчике Холла. В автомобилях датчики Холла применяются в коробках передач, электроприводах дверей и окон, а также в других узлах, где используются электродвигатели. Иными словами, каждый день мы сталкиваемся с работой датчиков Холла.
Высокие темпы роста китайского рынка датчиков Холла подтверждаются и требованиями современного общества: повышение уровня безопасности автомобилей, снижение выбросов и рост требований к комфорту эксплуатации привели к стремительному увеличению применения автомобильной электроники, что, в свою очередь, стимулирует спрос на датчики Холла. Они используются в системах контроля узлов с электродвигателями, датчиках положения дроссельной заслонки, клапанов и других элементов. Кроме того, иностранные производители автомобильных комплектующих, стремясь снизить затраты, всё чаще переносят проектирование и производство компонентов в Китай, что дополнительно увеличивает объёмы потребления датчиков Холла на китайском рынке.
Таким образом, благодаря уникальному принципу действия, высокой точности измерений и широчайшему спектру применения датчики Холла стали неотъемлемой частью современной технологии. С дальнейшим развитием науки и техники их характеристики будут постоянно совершенствоваться, а сфера применения — расширяться. В будущем можно с уверенностью сказать, что датчики Холла продолжат играть важную роль во многих отраслях, внося значительный вклад в научно-технический прогресс и социальное развитие.
В этот насыщенный вызовами и возможностями период датчики Холла, являясь «невидимыми стражами» технологий, с их уникальным потенциалом и неограниченными возможностями ведут нас к более светлому и прогрессивному будущему.
