Что такое интегрированный дроссель?
Интегрированный дроссель (Molded Inductor) — это более высокоинтегрированный и высокоэффективный индуктивный компонент. При его изготовлении используется специальная технология: обмотка погружается в магнитный порошок, после чего под высоким давлением формуется и спекается, образуя цельное индуктивное тело.
Процесс производства отличается высокой сложностью и включает такие этапы, как намотка, точечная сварка, запекание, окраска и тестирование. При этом предъявляются повышенные требования к точности производственного оборудования.
Из каких материалов изготавливаются интегрированные дроссели и каковы их особенности?
Наиболее распространённые материалы — это ферритовый порошок и порошок магнитных сплавов.
Феррит обладает высокой магнитной проницаемостью, низкими потерями и хорошей частотной характеристикой, что делает его подходящим для применения в диапазоне частот до 2 МГц.
Магнитный сплав отличается низкими гистерезисными потерями и высокой насыщенной индукцией (свыше 1,2 Т), поэтому он оптимален для высокочастотных применений свыше 5 МГц.
Новые мягкие магнитные материалы, такие как нанокристаллические материалы и высокоэффективные порошковые сплавы, обладают ещё более высокой магнитной индукцией насыщения и меньшими потерями в магнитопроводе.
Области применения интегрированных дросселей

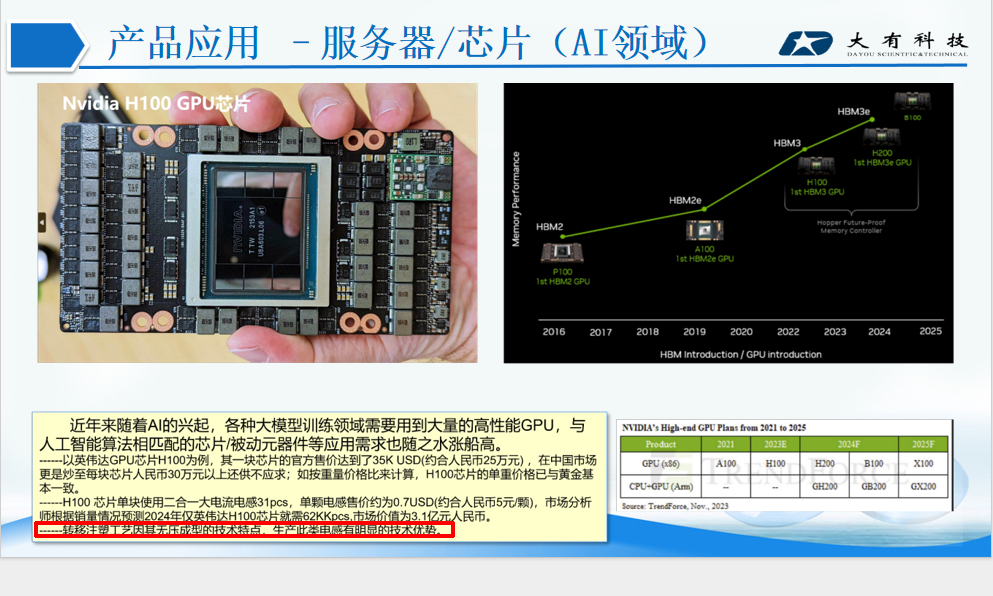

1.Применение в AI-серверах
Интегрированные дроссели, благодаря высокой способности пропускать ток, низким потерям и отличным теплоотводящим свойствам, становятся ключевым элементом для повышения мгновенной отклика в AI-серверах.
Для одного чипа NVIDIA GB200 требуется уже от 30 до 60 таких дросселей, а один сервер на базе GB200 должен быть оснащён примерно 3240 интегрированными дросселями. В настоящее время стоимость специализированного интегрированного дросселя для AI-серверов уже поднялась до уровня около 1 доллара за единицу.

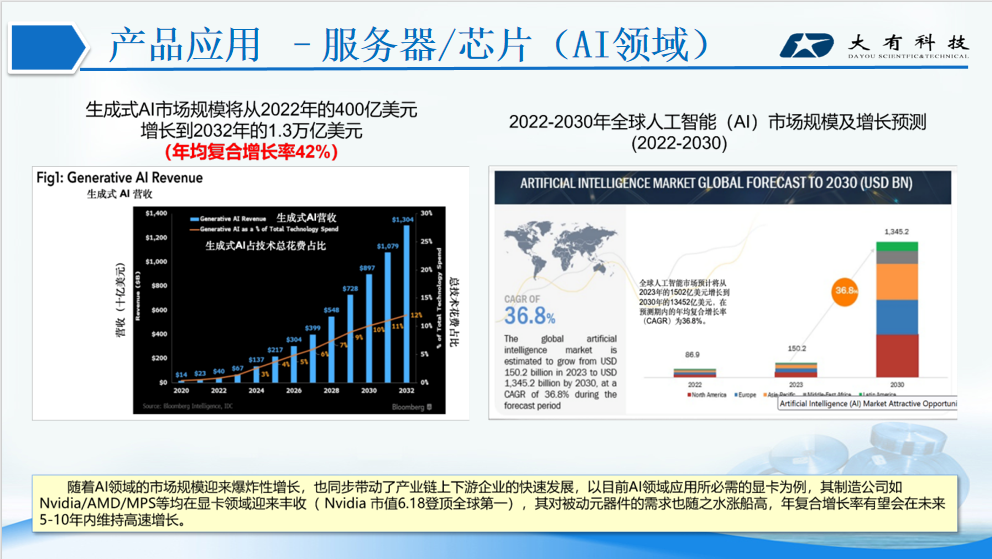

Ожидается, что в 2024 году мировой рынок AI-серверов превысит 1,6 млн единиц, при этом годовой темп роста составит 40%, что приводит к резкому увеличению спроса на интегрированные дроссели.

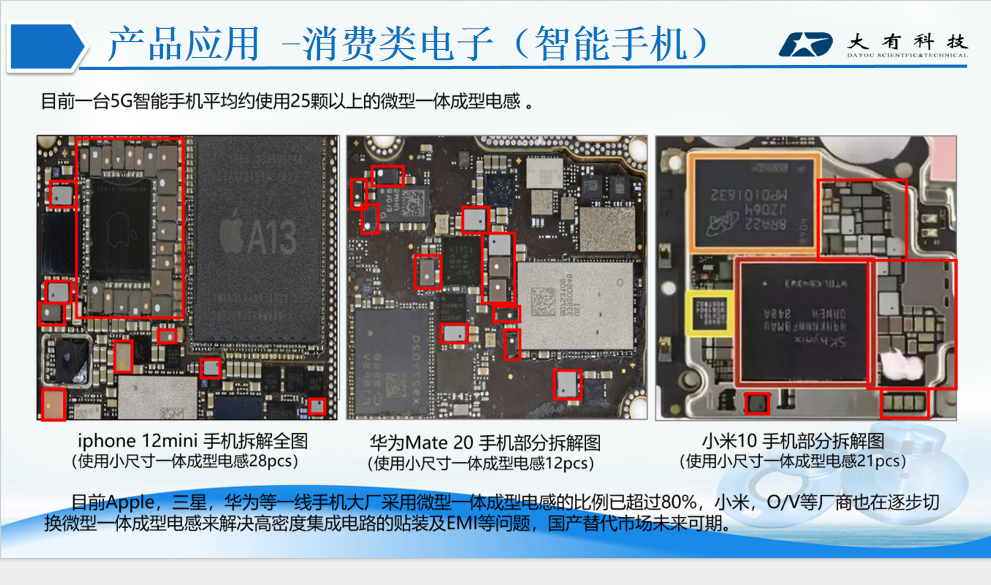

2.Применение в потребительской электронике

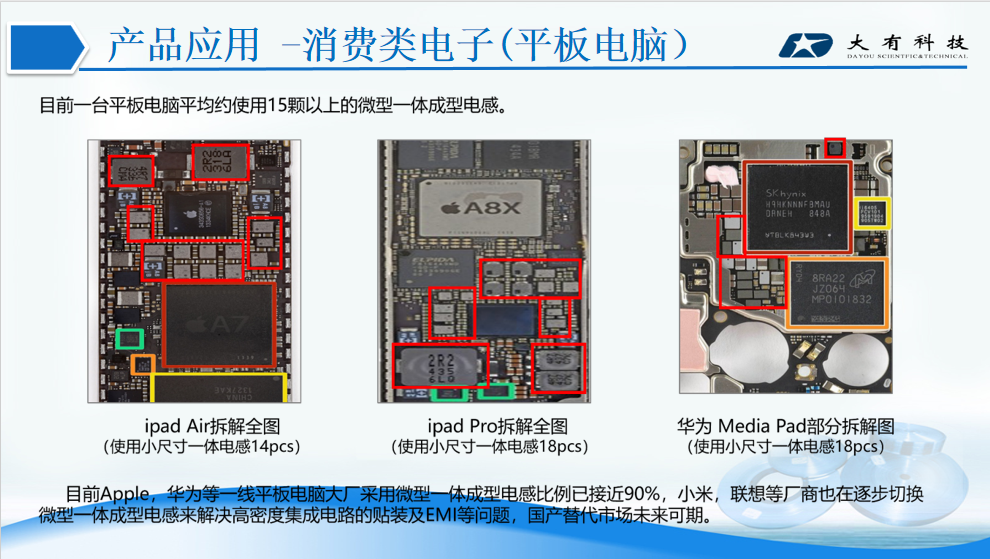

С развитием миниатюризации потребительской электроники, интегрированные дроссели с малым размером, хорошей магнитной защитой и высокой стабильностью находят широкое применение. В среднем один 4G-смартфон использует 5–10 интегрированных дросселей, а в 5G-смартфонах это число, как ожидается, как минимум удвоится. Вся линейка продукции Apple, более 50% продукции Samsung, а также устройства производителей Huawei и Xiaomi в значительной степени используют интегрированные дроссели.

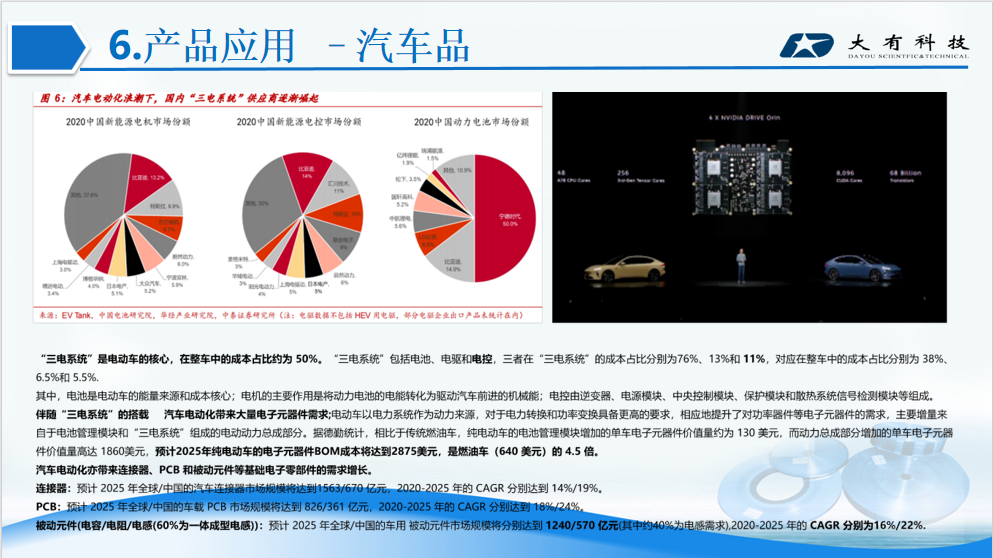

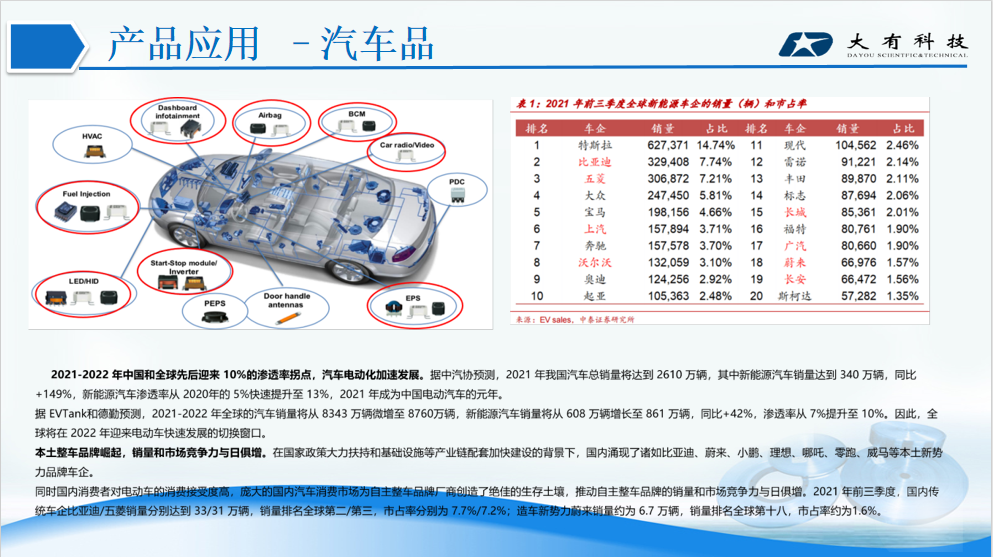

3.Применение в автомобильной электронике
В модулях управления питанием электромобилей интегрированные дроссели становятся ключевыми компонентами благодаря высокой способности выдерживать насыщенный ток и низкому сопротивлению постоянному току. В системе электроусилителя руля (EPS) они обеспечивают стабильную и эффективную работу при высоких вибрациях и высоких температурах. Например, интегрированные дроссели TDK, используемые в EPS-системах, выдерживают более 5000 часов непрерывных вибрационных испытаний, при этом их электрические характеристики остаются стабильными.

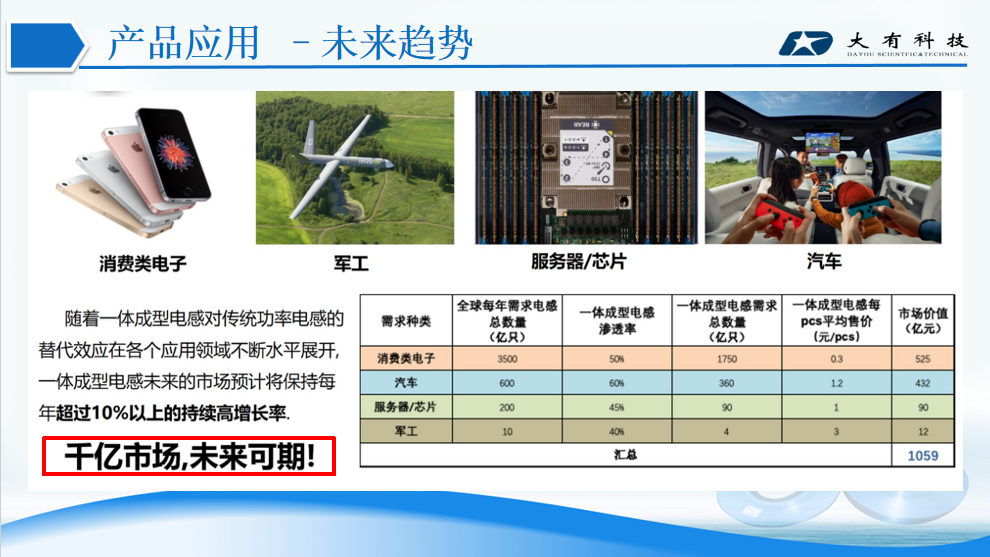

Будущие тенденции развития интегрированных дросселей
Миниатюризация и снижение веса — уменьшение массы и объёма систем управления питанием в таких областях, как электромобили, для повышения энергоэффективности и увеличения дальности хода.
Повышение частоты и эффективности — развитие интегрированных дросселей для работы на более высоких частотах, поддержка нескольких мегагерц и даже более высоких рабочих частот, чтобы удовлетворять потребности высокоскоростной связи и высокопроизводительных вычислений.
Экологичность и устойчивое развитие — производители разрабатывают экологически чистые материалы, уменьшают использование вредных веществ и повышают энергоэффективность компонентов.
