Глубокий анализ индукторов КРМ: принципы, классификация, ключевые аспекты проектирования и области применения
В системах силовой электроники технология коррекции коэффициента мощности (Power Factor Correction, PFC) является ключевым средством повышения эффективности использования электроэнергии и снижения гармонических искажений в электрических сетях.
Индукторы КРМ, являясь «сердцем» схемы коррекции коэффициента мощности, напрямую определяют эффективность коррекции, стабильность работы цепи и общий уровень энергопотребления.
В данной статье подробно рассматриваются принципы работы индукторов КРМ, систематизируются основные знания о них и приводятся рекомендации для инженерного проектирования и технического выбора.
I.Что такое индукторы КРМ? — Начнем с потребности в коррекции коэффициента мощности
Чтобы понять, что такое индукторы КРМ, сначала нужно разобраться, зачем вообще нужна коррекция коэффициента мощности (Power Factor Correction, PFC).
В традиционных импульсных источниках питания (например, адаптерах без КРМ) используется схема выпрямления через диоды и фильтрации конденсатором. В этом случае входной ток имеет форму «импульсных пиков», протекающих только вблизи максимума входного напряжения.
Это приводит к низкому коэффициенту мощности (PF < 0,6), неэффективному использованию электроэнергии и внесению гармонических искажений в сеть, что мешает работе других потребителей (например, электродвигателей или телекоммуникационного оборудования).
Главная цель технологии КРМ — сделать так, чтобы входной ток следовал форме синусоиды входного напряжения, а коэффициент мощности приближался к 1 (идеальному значению).
Именно индуктор КРМ является ключевым пассивным элементом, обеспечивающим это:
он накапливает и высвобождает энергию, сглаживает колебания тока, синхронизирует фазу тока и напряжения и подавляет гармоники, возникающие при переключениях.
Проще говоря, индуктор КРМ — это компонент, выполняющий в схеме КРМ функции регулирования тока и энергетического буфера.
Его характеристики напрямую влияют на коэффициент мощности, суммарные гармонические искажения (THD) и эффективность всей системы.
II.Принцип работы индуктора КРМ — тесная связь с топологией схемы КРМ
Логика работы индуктора КРМ напрямую зависит от топологии схемы коррекции коэффициента мощности.
В современных источниках питания различают два основных типа КРМ-схем:
пассивная (PFC) и активная (APFC).
Роль и принцип действия индуктора в этих двух вариантах существенно отличаются.
1.Индуктор в пассивной схеме КРМ (PPFC-индуктор)
Пассивная коррекция коэффициента мощности (Passive PFC, PPFC) — это раннее и наиболее экономичное решение, основанное на простейшей фильтрующей сети, состоящей из индуктора, конденсатора и диода. Наиболее распространённые топологии — последовательная и параллельная схема с индуктивностью.
Принцип работы можно описать следующим образом:
Когда входное напряжение растёт, сеть питает нагрузку и одновременно заряжает индуктор КРМ, аккумулируя энергию магнитного поля. Ток через индуктор увеличивается плавно, предотвращая скачки тока.
Когда входное напряжение снижается, индуктор КРМ высвобождает накопленную энергию, поддерживая ток нагрузки и выравнивая форму входного тока, приближая её к синусоиде, тем самым улучшая коэффициент мощности.
Особенности:
Индукторы PPFC имеют большие габариты и массу (обычно это сетевые дроссели, работающие на частоте 50/60 Гц). Улучшение коэффициента мощности ограничено (до 0,8–0,9). Поэтому такие решения применяются только в устройствах малой мощности (до ~100 Вт, например, мелкая бытовая техника) и постепенно вытесняются активными схемами КРМ (APFC).
2.Индуктор в активной схеме КРМ (APFC-индуктор)
Активная коррекция коэффициента мощности (Active PFC, APFC) реализуется с помощью силового ключа (например, MOSFET) и контроллера, которые активно регулируют ток, обеспечивая достижение показателей PF ≥ 0,95 и THD ≤ 5%.
Это основное решение для устройств средней и высокой мощности — таких как блоки питания ПК, серверов, светодиодные драйверы и др.
Более 90% схем APFC используют топологию Boost-преобразователя.
Принцип работы индуктора в Boost-APFC схеме (на основе ШИМ):
Фаза накопления энергии (включение ключа):
Контроллер открывает силовой транзистор (Q), и входное напряжение прикладывается к индуктору КРМ (L). Ток через индуктор растёт линейно, преобразуя электрическую энергию в магнитную.
Фаза отдачи энергии (выключение ключа):
После запирания транзистора ток через индуктор не может измениться мгновенно, поэтому он создаёт обратную ЭДС, которая суммируется с входным напряжением. Через диод (D) энергия передаётся в выходной конденсатор (C) и нагрузку. Ток индуктора линейно уменьшается, а магнитная энергия возвращается в электрическую форму.
Непрерывное регулирование:
Контроллер постоянно измеряет входное напряжение и ток индуктора, изменяя коэффициент заполнения импульсов (D) так, чтобы ток индуктора следовал за синусоидой входного напряжения. Таким образом достигается синусоидальность тока и совпадение фаз тока и напряжения.
Ключевые особенности:
Индуктор APFC работает на высоких частотах (50–200 кГц), благодаря чему он компактнее и эффективнее, чем пассивные аналоги. Однако к магнитопроводам и технологии намотки предъявляются значительно более строгие требования.
III.Основные типы индукторов КРМ — классификация по материалу и конструкции магнитопровода
Различия в рабочих характеристиках индукторов КРМ главным образом определяются типом магнитопровода и конструкцией сердечника.
Разные типы индукторов применяются в схемах КРМ различной мощности и рабочей частоты, поэтому при инженерном проектировании необходимо уделять особое внимание выбору соответствующего типа и материала магнитопровода.
Магнитопровод является «энергетическим сердцем» индуктора КРМ, его магнитная проницаемость (μ), индукция насыщения (Bs) и потери (Pcv) напрямую определяют эффективность индуктора и уровень его нагрева. Основные материалы магнитопроводов делятся на три типа:
| Материал магнитопровода | Основные характеристики | Применение | Типичные продукты |
| Кремнистая сталь (Si-Steel) | Высокая магнитная проницаемость, высокая индукция насыщения (1,5–1,8 Тл), низкие потери на промышленной частоте, но высокие потери на ВЧ | Пассивная КРМ (50/60 Гц), низкочастотные высокотоковые цепи | Традиционные источники питания бытовой техники, промышленные UPS |
| Феррит (Ferrite) | Низкие потери на ВЧ (10 кГц–1 МГц), хорошая изоляция, низкая стоимость, но низкая индукция насыщения (0,3–0,5 Тл), хрупкий | Средне-низкая мощность APFC (100 Вт–1 кВт), высокочастотные цепи | Блоки питания ПК, LED-драйверы |
| Магнитопорошковые сердечники (MPP/High Flux) | Высокая индукция насыщения (0,8–1,5 Тл), низкие ВЧ потери, высокая устойчивость к постоянной составляющей, но высокая стоимость | Высокая мощность APFC (>1 кВт), высокие токи | Серверные блоки питания, промышленные частотные преобразователи |
| Нанокристаллические сплавы (Nanocrystalline) | Очень высокая магнитная проницаемость (μ > 10⁴), крайне низкие ВЧ потери, хорошая тепловая стабильность, средняя индукция насыщения (0,8–1,0 Тл), высокая стоимость | Высокочастотный APFC (>200 кГц), критичные к потерям и габаритам приложения | Зарядные станции для электромобилей, высококлассные промышленные источники питания |
2.Классификация по конструкции
Конструкция индуктора влияет на теплоотвод, рассеивание магнитного потока и способ монтажа. Наиболее распространённые конструкции включают:
Вертикальный индуктор: выводы перпендикулярны магнитопроводу, компактный размер, гибкая установка, подходит для ограниченного пространства на PCB (например, адаптеры для ноутбуков).
Горизонтальный индуктор: выводы параллельны магнитопроводу, большая площадь теплоотвода, хорошая механическая стабильность, подходит для высокомощных устройств (например, серверные блоки питания).
Общий режим (Common Mode) индуктор: специальная двойная обмотка, одновременно подавляет синфазные гармоники, часто применяется в условиях строгих требований к ЭМС (например, питание медицинского оборудования).
Интегрированный индуктивный элемент: магнитопровод и обмотка формуются в единое целое методом впрыска, низкий уровень рассеивания, устойчивая к вибрации конструкция, подходит для автомобильной электроники и промышленного управления в суровых условиях.
IV.Ключевые параметры проектирования индукторов КРМ — основные показатели, определяющие характеристики
Проектирование индуктора КРМ должно быть ориентировано на «соответствие требованиям схемы при оптимальном балансе эффективности и стоимости».
Ниже приведены 6 основных параметров, являющихся ключевыми при проектировании и выборе:
1.Индуктивность (L)
Индуктивность является основным параметром PFC-индуктора и определяется на основе мощности схемы, диапазона входного напряжения и частоты переключения:
Слишком малая индуктивность: большой разброс тока индуктора, увеличение THD, снижение коэффициента мощности.
Слишком большая индуктивность: увеличиваются габариты и стоимость индуктора, а на высоких частотах растут потери (влияние паразитной ёмкости).

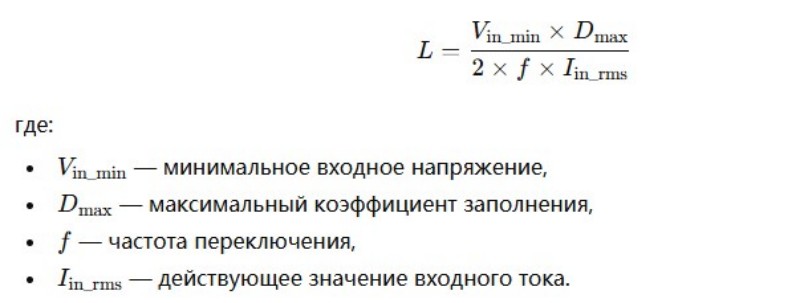

Расчётная формула (Boost-APFC, режим непрерывного тока CCM):
2.Номинальный ток (I_rated)
Номинальный ток — это максимальный ток, допускаемый при длительной работе индуктора, при этом необходимо учитывать два ключевых параметра:
Действующее значение тока (I_rms): определяет медные потери индуктора
Где RDC— сопротивление обмотки постоянному току. Слишком большое значение приведёт к перегреву обмоток.
Пиковый ток (I_peak): должен быть меньше тока насыщения магнитопровода (I_sat), иначе при насыщении сердечника индуктивность резко падает, ток выходит из-под контроля и возможен перегрев или повреждение ключевого транзистора.
3.Сопротивление постоянному току (R_dc)
Определяется материалом обмотки (медь/алюминий), диаметром провода и количеством витков:
Меньшее R_dc → ниже медные потери, выше эффективность индуктора.
В высокомощных схемах следует выбирать индукторы с толстыми проводами и низким R_dc, чтобы избежать чрезмерного нагрева.
4.Потери в магнитопроводе (Pcv)
Основные потери магнитопровода на высоких частотах включают потери на гистерезис и вихревые токи и напрямую зависят от материала магнитопровода, частоты переключения и амплитуды изменения магнитной индукции (ΔB):
Формула расчёта:
где k,α,β — коэффициенты материала магнитопровода.
При проектировании следует выбирать магнитопроводы с низкими ВЧ-потерями (например, ферритовые или порошковые MPP), а также контролировать ΔB в допустимых пределах (обычно ≤0,2 Тл).
5.Рассеянная индуктивность (L_leak)
Возникает из-за неполного магнитного связывания обмоток, когда часть магнитного потока не проходит через сердечник, формируя «неэффективную индуктивность»:
Слишком большая рассеянная индуктивность → при выключении ключа возникают пиковые напряжения, требуются дополнительные цепи поглощения (например, RC-цепи), что увеличивает стоимость.
Оптимизация технологии намотки (например, секционированная или «сэндвич»-намотка) позволяет снизить рассеянную индуктивность.
6.Повышение температуры (ΔT)
Определяется совокупностью медных потерь (P_cu) и потерь в магнитопроводе (P_cv) и должно соответствовать классу температуры схемы (например, 85℃, 105℃):
Формула расчёта:
где γ— коэффициент теплоотдачи, KKK — коэффициент конструкции.
Слишком высокое ΔT ускоряет старение магнитопровода и разрушение изоляции обмоток, сокращая срок службы индуктора.
V.Области применения индукторов КРМ — охватывают все диапазоны мощности электроники
От низковольтной потребительской электроники до высоковольтного промышленного оборудования, индукторы КРМ применяются во всех областях силовой электроники, при этом требования к индукторам существенно различаются в зависимости от сценария использования:
| Область применения | Диапазон мощности | Типичные устройства | Основные требования к выбору индукторов КРМ |
| Потребительская электроника | 10W~200W | Зарядные устройства для телефонов, адаптеры для ноутбуков, LED-лампы | Малые габариты (ферритовые вертикальные индукторы), низкая стоимость, высокая интеграция |
| Компьютеры и серверы | 200W~2kW | Блоки питания ПК, серверные источники питания, майнинговые блоки | Высокий коэффициент мощности (PF≥0,98), низкий THD (≤3%), ферритовые/порошковые MPP горизонтальные индукторы |
| Промышленное управление | 1kW~10kW | Преобразователи частоты, PLC, промышленные источники питания | Устойчивость к агрессивным условиям (высокая температура, вибрации), высокий ток (интегрированные порошковые индукторы), низкие потери |
| Возобновляемая энергия | 5kW~100kW | Солнечные инверторы, аккумуляторные преобразователи, OBC электромобилей | Высокая надежность, широкий диапазон температур (-40℃~125℃), индукторы с порошковым сердечником из сплава |
| Медицинское оборудование | 50W~500W | Мониторы пациента, диагностическое оборудование | Низкая рассеянная индуктивность (общемодовые индукторы), низкие EMI, соответствие медицинским стандартам (например, IEC 60601) |
VI.Тенденции развития индукторов КРМ — миниатюризация, высокая эффективность, интеграция
С развитием силовой электроники в сторону высокой частоты и высокой плотности мощности, индукторы КРМ демонстрируют три ключевых технологических тренда:
Модернизация магнитного сердечника: традиционные ферриты постепенно заменяются низкопотерянными нанокристаллическими сердечниками и неориентированными аморфными сердечниками с высоким Bs, что позволяет при тех же габаритах обеспечить более высокий насыщенный ток и меньшие потери на высоких частотах;
Интеграция конструкции: интеграция PFC-индукторов с другими компонентами (например, выходными индуктороми, общимодовыми индуктороми) в многофункциональные модули, что сокращает занимаемое место на PCB и снижает системные затраты (например, в блоках питания ПК — интегрированные индукторы PFC+LLC);
Интеллектуальное проектирование: использование ПО конечных элементов (FEA) (например, Ansys Maxwell) для оптимизации структуры сердечника и расположения обмоток, точного моделирования потерь, температурного режима и рассеянной индуктивности, сокращая цикл проектирования; одновременно с этим, цифровое PFC-управление позволяет динамически регулировать параметры работы индукторов, адаптируясь к широкому диапазону входного напряжения.
Резюме
Индукторы КРМ являются ключевым элементом технологии коррекции коэффициента мощности, и их характеристики напрямую определяют энергоэффективность, стабильность и электромагнитную совместимость силовой электроники.
С точки зрения принципа работы, они реализуют «аккумулирование–отдачу энергии», обеспечивая синусоидальное течение тока;
С точки зрения выбора, необходимо учитывать материал сердечника, конструкцию, номинальный ток, индуктивность и другие параметры для соответствия конкретной области применения;
С точки зрения тенденций развития, миниатюризация, высокая эффективность и интеграция являются ключевыми направлениями будущего.
Для инженеров важно понимать основные характеристики индукторов КРМ и овладеть комплексным подходом «расчет параметров – выбор материала – оптимизация потерь», что является залогом эффективного и экономичного проектирования PFC-цепей.
