Микромагнитный сердечник из аморфного материала на основе кобальта, в основном используемый для феррозондовых катушек.

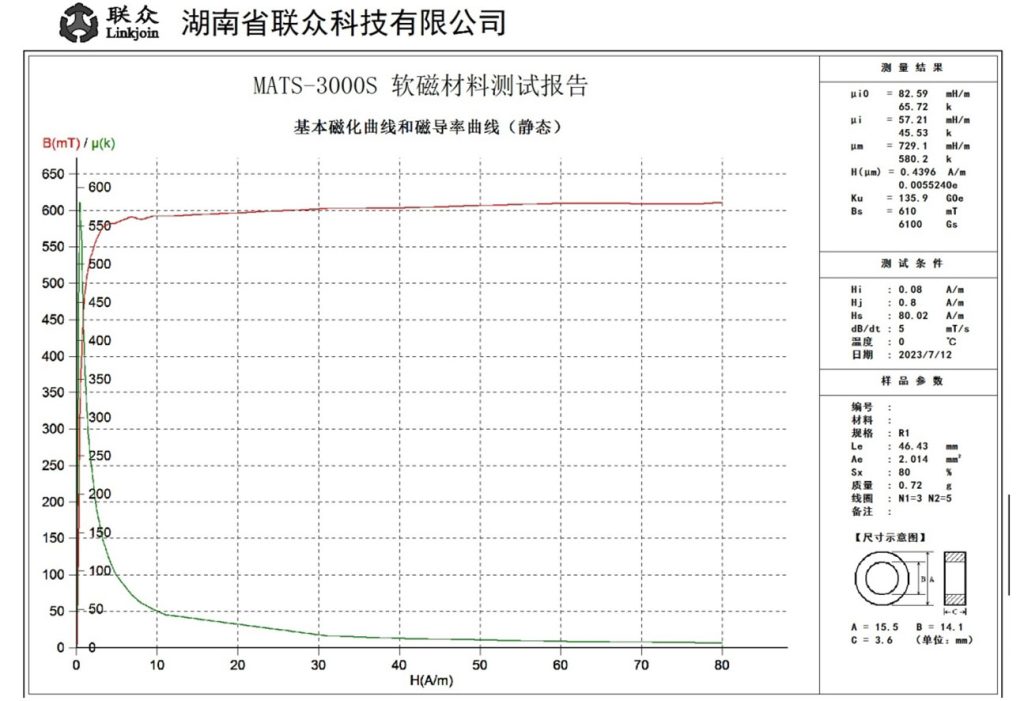

Высокая начальная и максимальная проницаемость, μi 40K, μm 450K
Низкая магнитная индукция насыщения, значение Bs около 0.6T

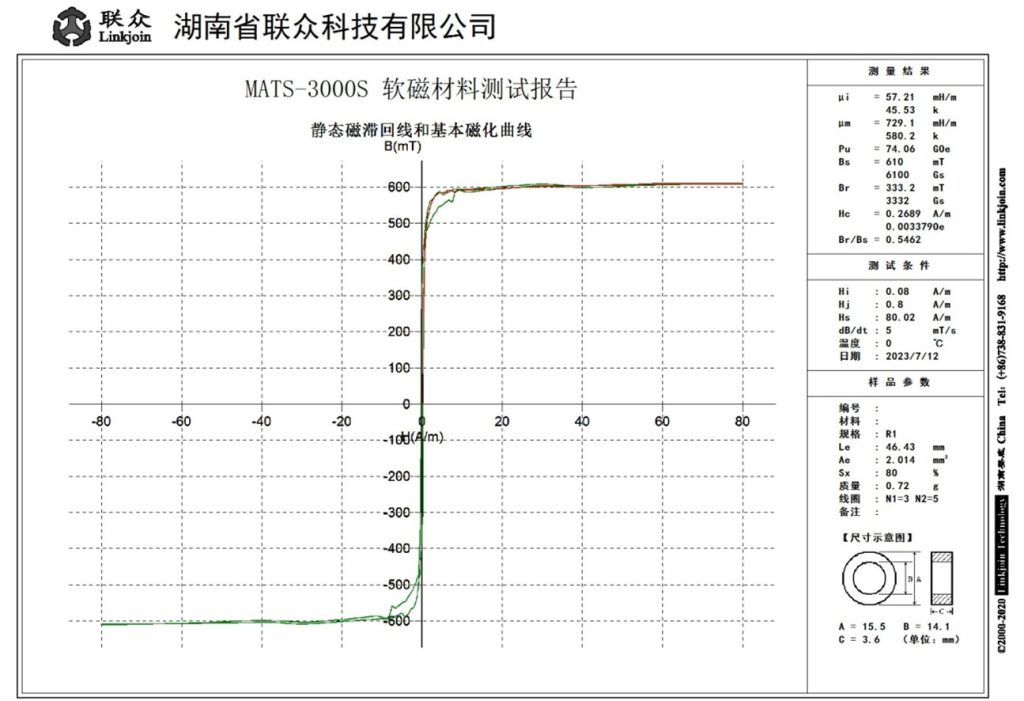

Очень низкая коэрцитивная сила, Hc ≤ 0.5A/m
*Коэффициент заполнения высоты: 0,8
| Модел | Размер сердечника
(мм) |
Размер готового изделия (мм) | Br | Ae | Le | Вес | |||
| Внешний диаметр | Внутренний диаметр | Высота | （T） | мм2 | мм | (г) | |||
| Типичное значение | Типичное значение | Типичное значение | Типичное значение | Референтное значение | Референтное значение | Референтное значение | |||
| DYC161404ZB | 15.5*14.1*3.6 | 17 | 12.6 | 5.4 | 0.3 | 2.0 | 47.1 | 0.6 | |
| DYC201604ZB | 19.7*16.4*3.6 | 22.1 | 14.6 | 5.2 | 0.3 | 4.8 | 56.7 | 2.0 | |
| DYC242104ZB | 23.7*20.5*3.6 | 26.7 | 18.6 | 7 | 0.3 | 4.6 | 69.4 | 2.3 | |
| DYC262204ZB | 25.6*21.6*4.0 | 27.6 | 19.6 | 6 | 0.3 | 6.4 | 74.1 | 3.4 | |
| DYC312704ZB | 30.7*27.5*3.6 | 33 | 25.7 | 5.2 | 0.3 | 4.6 | 91.4 | 3.1 | |
*Сделанный на заказ
Конкретное применение
Индукционная катушка
