Представляет собой мягкий магнитопровод из нанокристаллических материалов на основе железа для подавления сигналов электромагнитных помех в общем режиме и фильтрации EMI.
Высокая магнитная восприимчивость насыщения, значение BS около 1,25T
Очень низкий коэффициент гистерезиса, ≈0
Высокая проницаемость, широкий диапазон проницаемости, может быть использован для фильтрации ЭМИ в различных приложениях.

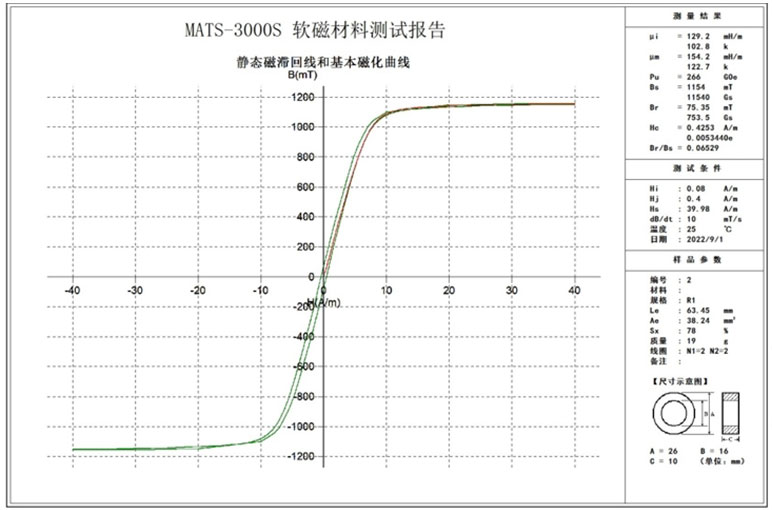

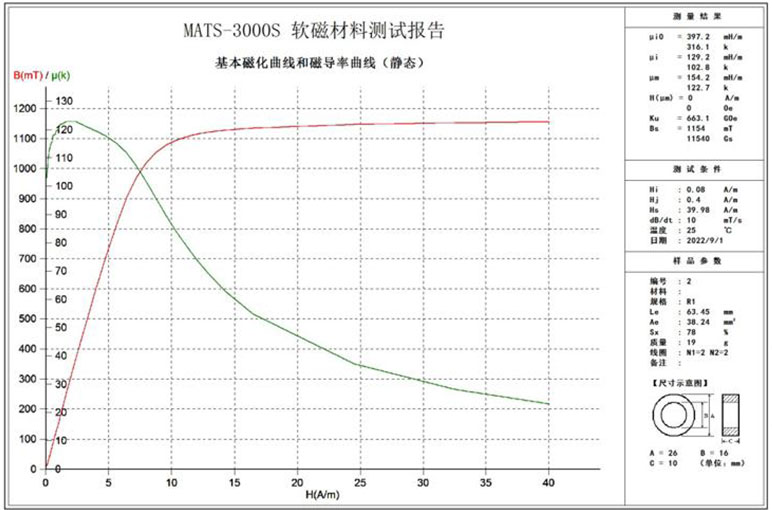

| Магнитные свойства | Значение |
| Магнитная индукция насыщения Bs (T) | 1.25 |
| Коэрцитивная сила Hc (A/m) | <2 |
| Начальная проницаемость ui (1.0*104) | 8 |
| Максимальная проницаемость um (1.0*104) | 40 |
| Удельное сопротивление ρ (uΩ-cm) | ＞130 |
| Температура Кюри Tc (°C) | 570 |
| Коэффициент гистерезиса λs (x10-6) | ≈0 |

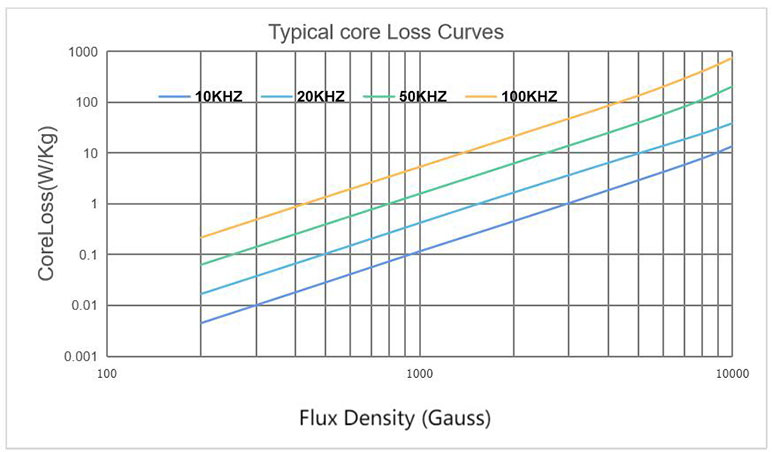

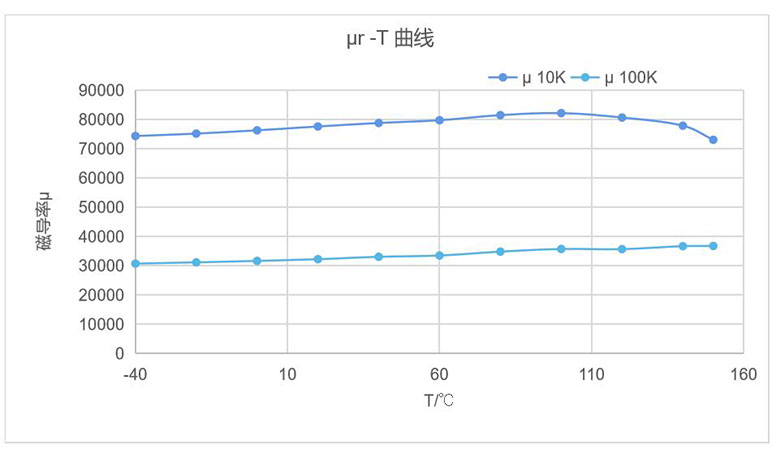

Нанокристаллические сердечники синфазных индукторов делятся на три серии: 1K107F высокий, 1K107G средний, 1K107H низкий.
| Марка сплава | Серия | Толщина(μm) | Hc
(A/m) |
μr（10kHz）
（×104） |
μr（100kHz）
（×104） |
Ps（референтное значение）
@（100K 0.2 T） (W/Kg) |
Функции |

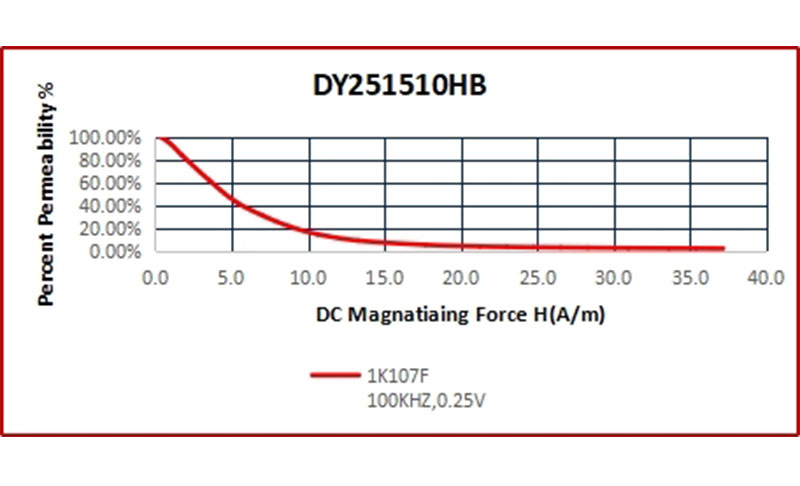

| 1K107F | Высокая магнитная проницаемость | 20 | ≤0.8 | 8-12 | 3.0 | 50 | Очень высокая начальная проницаемость,
хорошие характеристики μ- F |
| 17 | ≤0.8 | 8-12 | 3.5 | 45 | |||
| 15 | ≤0.8 | 7-12 | 4.0 | 40 | |||
| 13 | ≤0.8 | 7-10 | 4.5 | 36 | |||

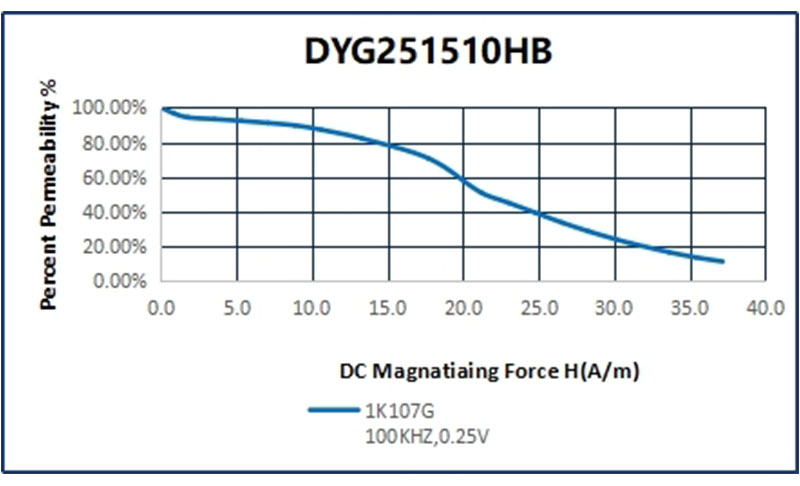

| 1K107G | Средняя магнитная проницаемость | 18 | ≤1.0 | 4-6 | 2.0 | 70 | Отличные характеристики u-F,
противонасыщения лучше, чем у 1K107F |

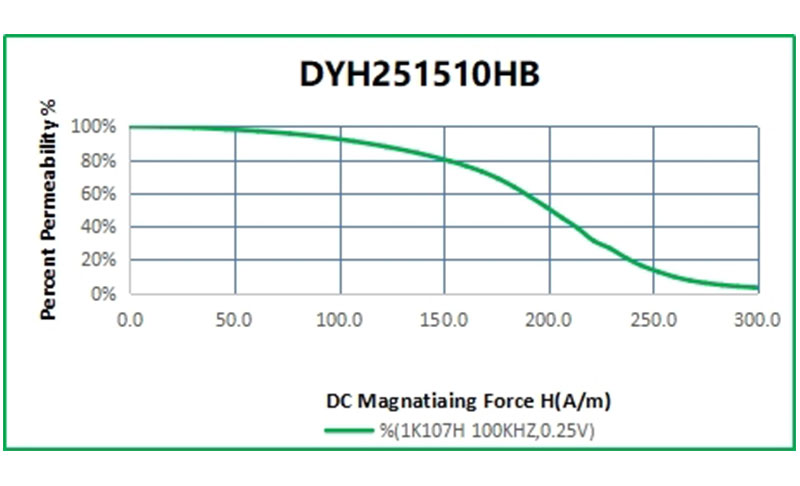

| 1K107H | Низкая магнитная проницаемость | 18 | ≤2.0 | 0.5-1.0 | 1.8 | 70 | Отличные характеристики μ-F, способность противостоять насыщению лучше, чем у 1K107G |
Технические характеристики серии сердечников индуктивности общего режима 1K107F с высокой проводимостью (тороидальные)

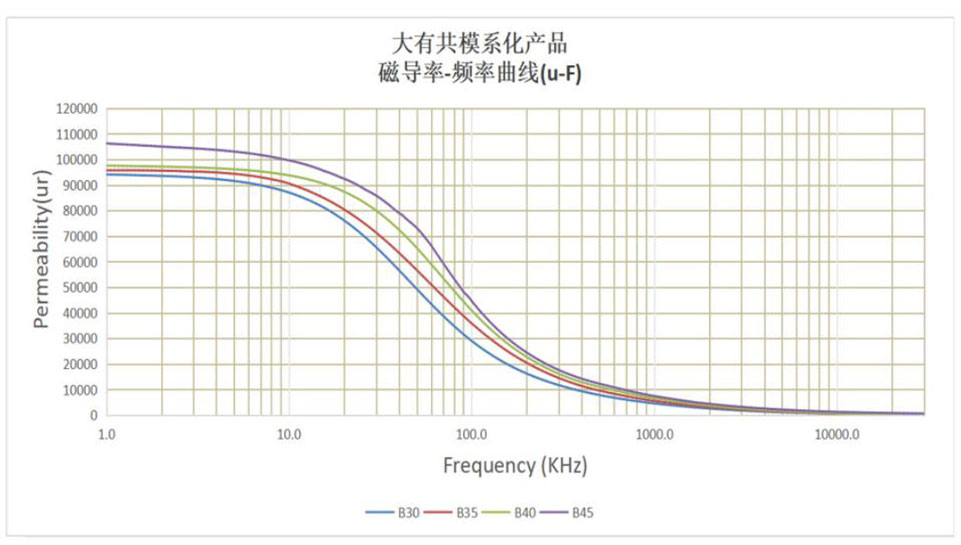

| Магнитные сердечники для сериализации синфазного сигнала - серии 1K107F B30/B35/B40/B45 | |||||||||||||
| Номер | Модель № | Размеры голого сердечника (мм) | Размеры (мм) | Ae | Le | Вес | AL value(μH/N2) | ||||||
| OD | ID | HT | мм2 | мм | г | 10кГц | 100кГц | ||||||
| typ | typ | typ | ref | ref | ref | ±35% | ±25% | ||||||
| Все серии | B30 серия | B35 серия | B40 серия | B45 серия | |||||||||
| 1 | DY100705HB-B30/35/40/45 | 10*7.5*4.5 | 12.6 | 5.5 | 6.73 | 4.50 | 27.49 | 0.9 | 16.5 | 6.2 | 7.2 | 8.2 | 9.2 |
| 2 | DY120805HB-B30/35/40/45 | 11.8*8.3*4.5 | 14 | 6.6 | 6.2 | 6.30 | 31.57 | 1.4 | 20.1 | 7.5 | 8.8 | 10.0 | 11.3 |
| 3 | DY151005HB-B30/35/40/45 | 14.8*10.2*5 | 17.64 | 7.9 | 6.77 | 9.20 | 39.27 | 2.6 | 23.6 | 8.8 | 10.3 | 11.8 | 13.3 |
| 4 | DY161008HB-B30/35/40/45 | 15.8*10.5*8 | 17.8 | 8.55 | 9.8 | 16.96 | 41.31 | 5.0 | 41.3 | 15.5 | 18.1 | 20.6 | 23.2 |
| 5 | DY161005HB-B30/35/40/45 | 15.8*10.2*5 | 18 | 8.55 | 7.42 | 11.20 | 40.84 | 3.3 | 27.6 | 10.3 | 12.1 | 13.8 | 15.5 |
| 6 | DY181305HB-B30/35/40/45 | 17.5*13.0*5 | 19.6 | 11.52 | 6.3 | 9.00 | 47.91 | 3.1 | 18.9 | 7.1 | 8.3 | 9.4 | 10.6 |
| 7 | DY181306HB-B30/35/40/45 | 17.5*13*6 | 19.13 | 10.7 | 8 | 10.80 | 47.91 | 3.7 | 22.7 | 8.5 | 9.9 | 11.3 | 12.7 |
| 8 | DY181108HB-B30/35/40/45 | 17.6*11.2*8 | 20.5 | 9.12 | 9.52 | 20.48 | 45.24 | 6.7 | 45.5 | 17.1 | 19.9 | 22.8 | 25.7 |
| 9 | DY181110HB-B30/35/40/45 | 17.6*11.4*10 | 20 | 9.22 | 11.6 | 24.80 | 45.55 | 8.1 | 54.7 | 20.5 | 23.9 | 27.4 | 30.8 |
| 10 | DY191305HB-B30/35/40/45 | 18.5*13*5 | 21 | 10.72 | 7.33 | 11.00 | 49.48 | 3.9 | 22.3 | 8.4 | 9.8 | 11.2 | 12.6 |
| 11 | DY191408HB-B30/35/40/45 | 19*14*8 | 22.66 | 12.1 | 10.3 | 16.00 | 51.84 | 6.0 | 31.0 | 11.6 | 13.5 | 15.4 | 17.3 |
| 12 | DY191505HB-B30/35/40/45 | 19*15.1*5 | 20.96 | 13 | 7.15 | 7.80 | 53.56 | 3.0 | 14.6 | 5.5 | 6.4 | 7.3 | 8.2 |
| 13 | DY201208HB-B30/35/40/45 | 19.6*12.5*8 | 22.28 | 10.63 | 10.1 | 22.72 | 50.42 | 8.2 | 45.3 | 17.0 | 19.8 | 22.6 | 25.4 |
| 14 | DY201210HB-B30/35/40/45 | 20*12.5*10 | 22.8 | 10.3 | 12.67 | 30.00 | 51.05 | 11.0 | 59.1 | 22.2 | 25.8 | 29.5 | 33.2 |
| 15 | DY211510HB-B30/35/40/45 | 21*15.1*10 | 23.8 | 12.55 | 12.6 | 23.60 | 56.71 | 9.6 | 41.8 | 15.7 | 18.3 | 20.9 | 23.5 |
| 16 | DY221710HB-B30/35/40/45 | 22*17.1*10 | 24.5 | 15.2 | 12.4 | 19.60 | 61.42 | 8.7 | 32.1 | 12.0 | 14.0 | 16.0 | 18.0 |
| 17 | DY251510HB-B30/35/40/45 | 25*15.1*10 | 28.1 | 13.06 | 12.3 | 39.60 | 62.99 | 18.0 | 63.2 | 23.7 | 27.7 | 31.6 | 35.6 |
| 18 | DY251610HB-B30/35/40/45 | 25*16.2*10 | 27.6 | 13.8 | 12.6 | 35.20 | 64.72 | 16.4 | 54.7 | 20.5 | 23.9 | 27.3 | 30.7 |
| 19 | DY251710HB-B30/35/40/45 | 25*17.2*10 | 27.9 | 15.24 | 13.06 | 31.20 | 66.29 | 14.9 | 47.3 | 17.7 | 20.7 | 23.7 | 26.7 |
| 20 | DY252010HB-B30/35/40/45 | 25*20*10 | 27.7 | 17.9 | 12.9 | 20.00 | 70.69 | 10.2 | 28.4 | 10.7 | 12.4 | 14.2 | 16.0 |
| 21 | DY261610HB-B30/35/40/45 | 25.6*16.2*10 | 28.3 | 13.9 | 12.74 | 37.60 | 65.66 | 17.8 | 57.6 | 21.6 | 25.2 | 28.8 | 32.4 |
| 22 | DY281810HB-B30/35/40/45 | 27.8*18.2*10 | 30 | 16.35 | 12.51 | 38.40 | 72.26 | 20.0 | 53.4 | 20.0 | 23.4 | 26.7 | 30.0 |
| 23 | DY281815HB-B30/35/40/45 | 27.5*18*15 | 29.9 | 16.2 | 17.1 | 57.00 | 71.47 | 29.3 | 80.2 | 30.1 | 35.1 | 40.1 | 45.1 |

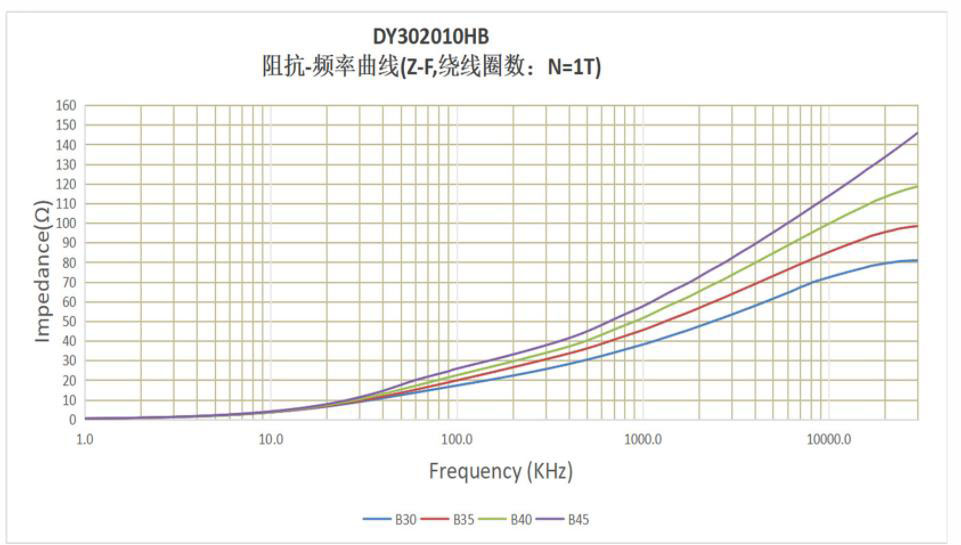

| 24 | DY302010HB-B30/35/40/45 | 30*20*10 | 33.12 | 17.6 | 13.3 | 40.00 | 78.54 | 22.6 | 51.2 | 19.2 | 22.4 | 25.6 | 28.8 |
| 25 | DY322010HB-B30/35/40/45 | 31.5*20*10 | 34.24 | 18.2 | 13 | 46.00 | 80.90 | 26.8 | 57.2 | 21.4 | 25.0 | 28.6 | 32.2 |
| 26 | DY322512HB-B30/35/40/45 | 32*25*12 | 35.6 | 22.24 | 15.65 | 33.60 | 89.54 | 21.7 | 37.7 | 14.1 | 16.5 | 18.9 | 21.3 |
| 27 | DY302015HB-B30/35/40/45 | 30*20*15 | 33.6 | 17.6 | 17.8 | 60.00 | 78.54 | 33.9 | 76.8 | 28.8 | 33.6 | 38.4 | 43.2 |
| 28 | DY332310HB-B30/35/40/45 | 32.8*23.3*10 | 36.5 | 20.33 | 13.55 | 38.00 | 88.12 | 24.1 | 43.4 | 16.3 | 19.0 | 21.7 | 24.4 |
| 29 | DY332315HB-B30/35/40/45 | 33*23.3*15 | 35.85 | 21 | 18 | 58.20 | 88.44 | 37.1 | 66.2 | 24.8 | 28.9 | 33.1 | 37.2 |
| 30 | DY362820HB-B30/35/40/45 | 35.6*28.4*20 | 38.9 | 25.15 | 23.1 | 57.60 | 100.53 | 41.7 | 57.6 | 21.6 | 25.2 | 28.8 | 32.4 |
| 31 | DY402510HB-B30/35/40/45 | 40*25.2*10 | 43.5 | 22.22 | 14.3 | 59.20 | 102.42 | 43.7 | 58.1 | 21.8 | 25.4 | 29.1 | 32.7 |
| 32 | DY402515HB-B30/35/40/45 | 40*25*15 | 43.7 | 21.6 | 18.7 | 90.00 | 102.10 | 66.2 | 88.6 | 33.2 | 38.8 | 44.3 | 49.8 |
| 33 | DY403015HB-B30/35/40/45 | 40*30*15 | 43 | 28 | 18.36 | 60.00 | 109.96 | 47.5 | 54.9 | 20.6 | 24.0 | 27.4 | 30.8 |
| 34 | DY403215HB-B30/35/40/45 | 40*32*15 | 44.8 | 28.5 | 18.85 | 48.00 | 113.10 | 39.1 | 42.7 | 16.0 | 18.7 | 21.3 | 24.0 |
| 35 | DY402520HB-B30/35/40/45 | 40*25*20 | 44.9 | 21.45 | 24.7 | 120.00 | 102.10 | 88.2 | 118.2 | 44.3 | 51.7 | 59.1 | 66.5 |
| 36 | DY453015HB-B30/35/40/45 | 44.5*30.3*15 | 47.95 | 27.3 | 17.9 | 85.20 | 117.50 | 72.1 | 72.9 | 27.3 | 31.9 | 36.4 | 41.0 |
| 37 | DY503220HB-B30/35/40/45 | 50*32*20 | 53.6 | 28.4 | 24 | 144.00 | 128.81 | 133.5 | 112.4 | 42.1 | 49.2 | 56.2 | 63.2 |
| 38 | DY504020HB-B30/35/40/45 | 50*40*20 | 53.7 | 36.93 | 22.9 | 80.00 | 141.37 | 81.4 | 56.9 | 21.3 | 24.9 | 28.4 | 32.0 |
| 39 | DY594020HB-B30/35/40/45 | 59*40*20 | 63.55 | 36.57 | 24.4 | 152.00 | 155.51 | 170.2 | 98.3 | 36.8 | 43.0 | 49.1 | 55.2 |
| 40 | DY644020HB-B30/35/40/45 | 63.6*40*20 | 68 | 36.7 | 24.4 | 188.80 | 162.73 | 221.2 | 116.6 | 43.7 | 51.0 | 58.3 | 65.6 |
| 41 | DY805020HB-B30/35/40/45 | 79.6*50.7*20 | 84 | 46.3 | 24.85 | 231.20 | 204.67 | 340.7 | 113.6 | 42.6 | 49.7 | 56.8 | 63.9 |
| 42 | DY906020HB-B30/35/40/45 | 89.4*60*20 | 94.1 | 54.95 | 24.3 | 235.20 | 234.68 | 397.4 | 100.8 | 37.8 | 44.1 | 50.4 | 56.7 |
| 43 | DY1008020HB-B30/35/40/45 | 99.6*81*20 | 104.6 | 76.1 | 24 | 148.80 | 283.69 | 303.9 | 52.7 | 19.8 | 23.1 | 26.4 | 29.7 |
* Можно заказ

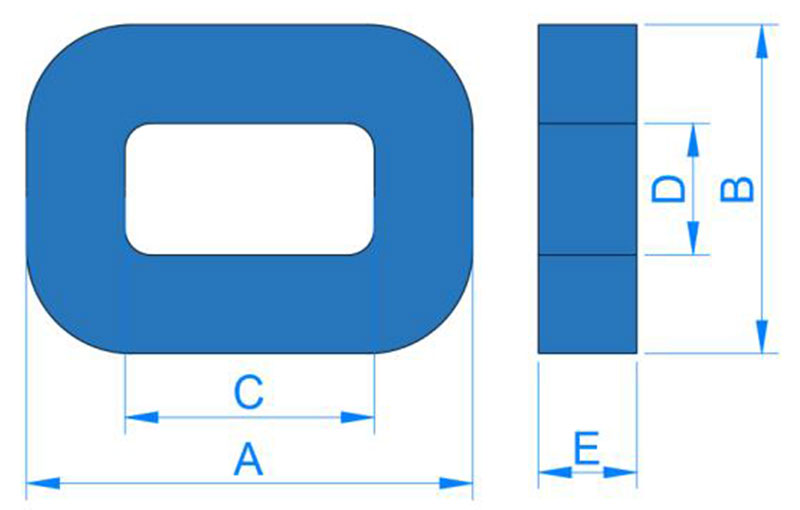

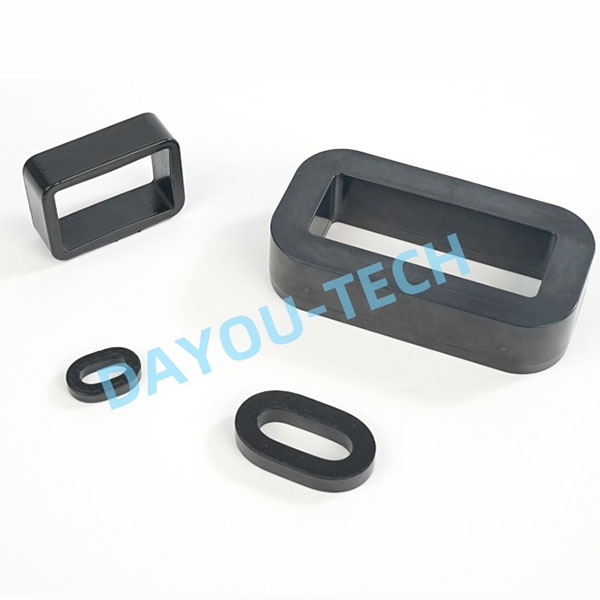

Серия 1K107F Высокопроводящие сердечники индуктивности общего режима (прямоугольные)
| Технические характеристики | Размеры до распыления (мм) | Размеры после распыления (мм) | Ae (мм²) |
Le (мм) |
AL(μH/N²) | |||||||||
| Lout | Wout | Lin | Win | Ht | Lout | Wout | Lin | Win | Ht | ±35% | ±25% | |||
| @10кГц | @100кГц | |||||||||||||
| DYQ1412 | 13.9 | 12.2 | 7.7 | 6.0 | 3.6 | 14.4 | 12.7 | 7.2 | 5.5 | 4.1 | 8.9 | 35.9 | 18.8 | 9.4 |
| DYQ1915 | 18.5 | 15.1 | 10.5 | 7.1 | 4.0 | 19.0 | 15.6 | 10.0 | 6.6 | 4.5 | 12.8 | 46.5 | 20.8 | 10.4 |
| DYQ2218 | 22.0 | 18.2 | 13.0 | 9.2 | 4.5 | 22.5 | 18.7 | 12.5 | 8.7 | 5.0 | 16.2 | 57.3 | 21.4 | 10.7 |
| DYQ2818 | 27.9 | 18.0 | 17.9 | 8.0 | 5.0 | 28.4 | 18.5 | 17.4 | 7.5 | 5.5 | 20.0 | 66.3 | 22.7 | 11.4 |
| DYQ3225 | 31.9 | 24.5 | 17.9 | 10.5 | 7.0 | 32.4 | 25.0 | 17.4 | 10.0 | 7.5 | 39.2 | 77.6 | 38.0 | 19.0 |
| DYQ3425 | 33.5 | 24.5 | 19.5 | 10.5 | 7.0 | 34.0 | 25.0 | 19.0 | 10.0 | 7.5 | 39.2 | 80.7 | 36.5 | 18.3 |
Области применения
● Импульсные источники питания (серверные источники питания, коммуникационные источники питания и т.д.)
● Новые энергетические транспортные средства
● Фотоэлектрические инверторы, накопители энергии, зарядные сваи
● Промышленное управление
● Бытовая электроника
● Прочие (железнодорожный транспорт, ветроэнергетика, аэрокосмическая промышленность и т.д.)
